| 类型：电源模块 | 电源电流：4A,3A,2A,1.*** | 电源电压：3.3V,5V,8.4V,12V.19V, |
| 针脚数：sop8 | 用途：照相机 | 品牌：奥隆 |
| 型号：AL1530 | 封装：TSSOP8 | 功率：80w |
| 批号：1408 |

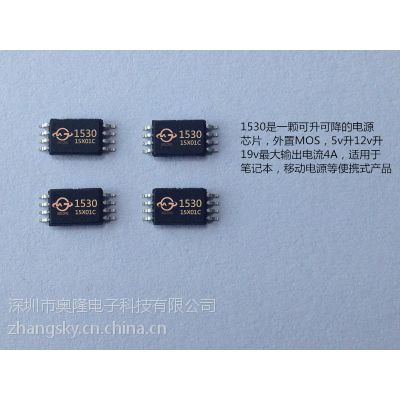

AL1530是个升压拓扑结构的开关稳压器控制IC，包括一个图腾柱单输出级驱动NPN晶
高精度的参考（0.5V）比较输出电压反馈放大器，用于控制最小工作周期内的死区时间控制，可编程软启动具有短路保护功能和逻辑电平控制操作模式或待机模式。芯片的输入范围为2.2～15V，该控制器采用独特的控制方案，PWM（脉冲宽度调制）的优越性，提供一个高效、较宽电压调节范围的电源。具有较小的静态电流，宽工作频率50KHZ-1MHZ振荡频率，具有欠压保护功能；芯片同时支持升压低压升压和同步升降压功能；
奥隆电子科技有限公司；联系人：张春林
一三O六六九九叁叁二O
Mobile:13066993320 Tel:0755-23726010
E-mail:1129287574@qq.com
Http//:
特点
宽电源电压工作范围：2.2v至15V
参考电压精度：2%
低电流消耗：操作模式5.5毫安待机模式1μ一
高速振荡器频率：1MHz的
可编程软启动功能（SS）
短路保护功能（SCP）
图腾柱输出可调的开/关电流（NPN晶体管或MOSFET）
逻辑电平控制待机模式功能
采用TSSOP8较小封装
适用
数码相机
PDA
便携式设备
